Comptage de l'énergie

Si vous avez déjà parcouru ce site Web, vous aurez certainement remarqué que Sens 4 s'attache à recueillir, mesurer, quantifier et mettre à disposition des données issues du terrain, fiables, et ce le plus rapidement possible.



La mesure des paramètres d'une installation (température, pression, débit, vecteur énergétique, nombre d'heures de fonctionnement d'un équipement, etc.) est utile dans le cadre d'un diagnostic énergétique ou pour valider les hypothèses d'une solution d'économie d'énergie. Cela nécessite de connaître les consommations d'énergie par usage (ligne de fabrication, chauffage, éclairage, etc.) et les niveaux de consommation dans certaines conditions d'activité (production arrêtée).



Sens 4 a donc investi dans du matériel de mesure et de télémesure. Le matériel présenté ci-après est donc immédiatement disponible pour les besoins de nos clients, lors des audits ou des accompagnements de longue durée.





1) Mesures directes avec possibilités d'enregistrement :

1-1 Mesures thermiques

Caméra thermographique IR industrielle

Image dans le visible + infrarouge : caméra FLUKE TI 400

Plage de températures :             -20°C à +1.200°C

Sensibilité thermique :               < 0,05°C à 30°C



Traitement informatique des images : FLUKE SmartView



Utilisation : thermographie de bâtiments, de process industriels, calcul des échanges thermiques avec l'extérieur, contrôle des émetteurs de chauffage/climatisation...





Sondes de températures enregistreuse mobiles

Matériel de diverses marques pour suivi de -40°C à +120°C. Précision : 0,2°C





1-2 Mesures électriques

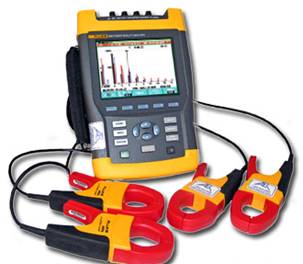

Energimètre enregistreur analyseur de courant triphasé (+ neutre)

Il permet de connaître la consommation exacte au départ du TGBT ou de toute armoire électrique, de vérifier l'équilibre des phases et le facteur de puissance.

Intensités jusqu'à 3 000 A avec des transformateurs de courant.

Matériel : FLUKE 434



Utilisation : mesure de la performance énergétique des moteurs, puissances et harmoniques, Cos Phi, facteur de puissance.

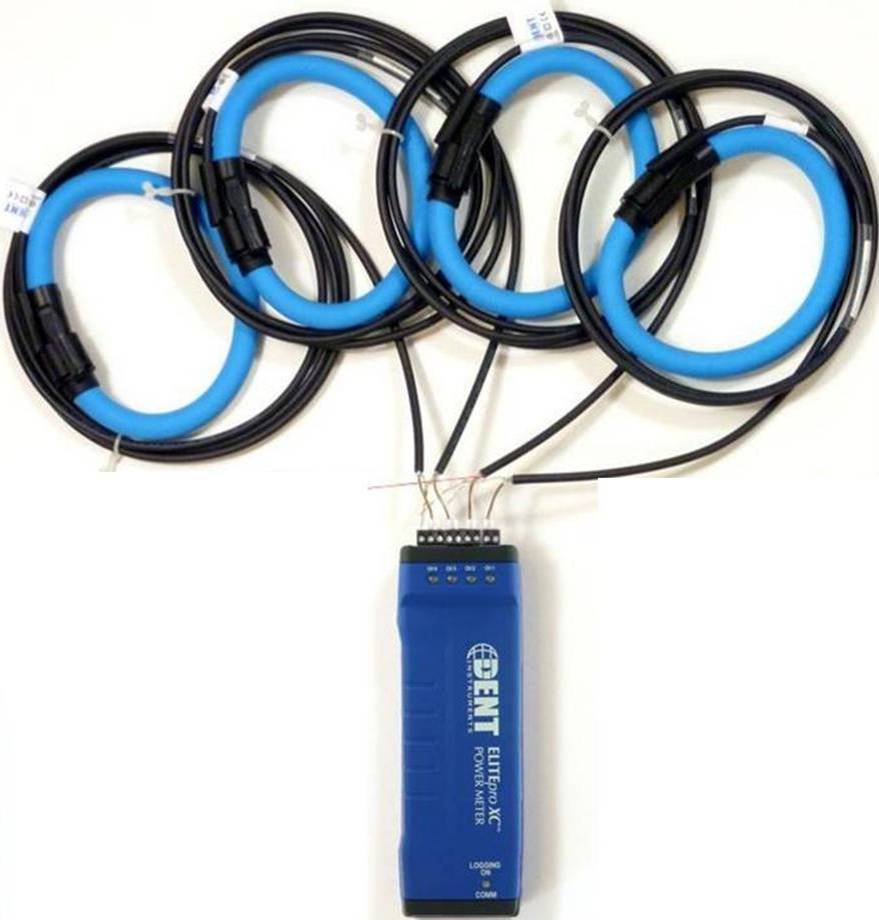

11 x Energimètres enregistreurs triphasés (+ neutre) autoalimentés

Fonctionnalités comparables au précédent. Boitier autoalimenté à laisser dans l'armoire électrique. Permet de faire des campagnes autonomes de court et moyen termes. Récupération des données en fin de campagne. Intensités de 0.5 à 5 000 A.

Précision : 1%

Matériel : Dent Elite Pro XC





Energimètres triphasés de sous-comptage

Raccordé au système de supervision long terme (voir ci-après) permet de suivre les puissances actives et réactives en sous-comptage sur plusieurs mois ou années. Boitier autoalimenté à laisser dans l'armoire. Intensités de 0.5 à 5 000 A.

Précision 1%

Matériel : Dent Powerscout





Multimètre

Utilité évidente.

Modèle FLUKE 233 à écran magnétique détachable permettant de contrôler les mesures directement depuis le poste de commande.







1-3 Mesures aérauliques

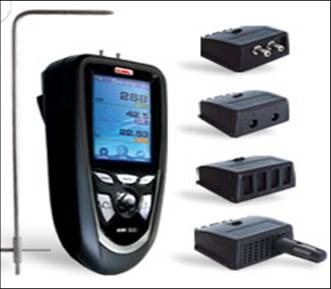

Station de mesure enregistreuse KIMO AVI 300

Fonctions proposées :

- mesure des débits d'air par sonde de Pitot avec correction de température, idéal pour les gros débits,

- mesure des différences de pression jusqu'à 20.000 Pa,

- mesure du CO, CO₂, de l'humidité relative et de la pression athmosphérique.

Utilisation : contrôle des ventilateurs de cheminée, de l'énergie s'achappant par les cheminées, de la qualité de la combustion, etc.



Thermo-anémomètre à fil chaud

La canne télescopique est munie de deux sondes :

- une pour connaître la température de l'air soufflé,

- l'autre est un fil chaud qui permet de calculer la vitesse de l'air (pour de faibles débits et une température <80°C). Le fil est chauffé en continu à une température supérieure à la température ambiante et refroidi par le flux d'air. La température est maintenue constante par un circuit de régulation. Lecourant de chauffage est proportionnel à la vitesse du flux d'air.

Matériel : Kimo VTB.

Utilisation : contrôle du fonctionnement des centrales de traitement d'air, mesure de débit d'air.





Manomètre de pression différentielle

Il permet de mesurer les pressions statiques et dynamiques avec une sensibilité de 1 Pa

Matériel : Extech HD 755.



Utilisation : détermination de la plage de fonctionnement des ventilateurs, contrôle de l'encrassement des filtres...





Détecteur à ultrasons de fuites (air comprimé, vapeur, purgeur)

Dépecteur à US avec capteur Trisonic, cône d'amplification longue distance et viseur laser, stéthoscope, etc.

Matériel : Ultraprobe 9000



Utilisation : détection de fuites d'air comprimé, de gaz ou de vide. Quantification des perstes en kWh et en €.

Contrôle ultrasonique des purgeurs vapeurs, des roulements ...





1-4 Mesures hydrauliques

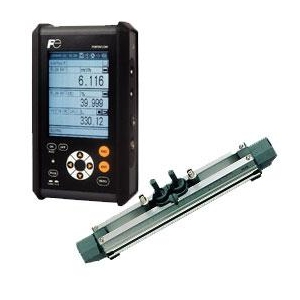

Débitmètre enregistreur à ultrasons non intrusif avec option calorimétrie



Débitmètre Fuji Electric Portaflow C avec enregistreur.





Diamètre de canalisation : de 50 mm à 400 mm

Température de fluide : de -40°C à 100°C

Vitesse d'écoulement : jusqu'à 32 m/s. Précision +/- 1% de la mesure

Interface PC : USB et carte mémoire SD.

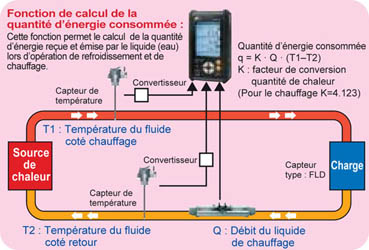

Option calorimétrie : mesure de la quantité d'énergie reçue ou émise par le liquide (chauffage, groupe froid).

Alimentation : batterie intégrée 12 h d'autonomie





Utilisation : mesures de débits non intrusives (les capteurs sont à l'extérieur de la canalisation) sur tous liquides homogènes acceptant le propagation des ondes ultrasonores ; eau, eau chaude, alcool, lait, éthanol ...







1-5 Autres mesures

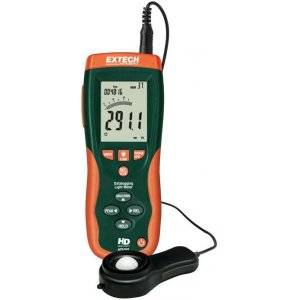

Luxmètre

Mesure et enregistre l'intensité d'éclairement.

Matériel : Extech HD 450.

Gammes : 400/4 000/40 000/400 000 Lux. Précision : +/- 5%. Résolution : 0,1 Lux.

Enregistrement des données : 16 000 valeurs en continu. Interface PC : USB.



Utilisation : mesure avant / après réfection de l'éclairage artificiel. Calage des détecteurs de luminosité. Vérification de la conformité réglementaire des postes de travail.

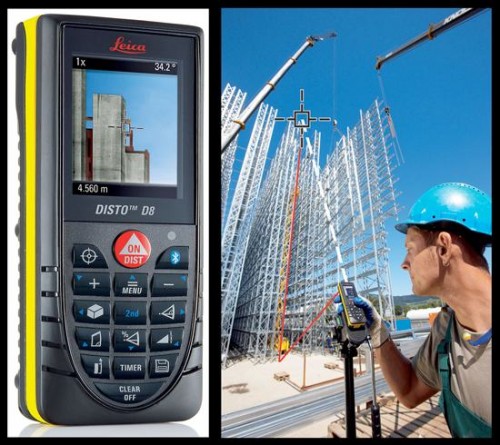

Lasermètre inclinomètre

Le plus performant aujourd'hui : le Leica D8.

Muni d'une caméra avec zoom et d'un inclinomètre, il permet de mesurer toutes les surfaces.

Portée : 200 m

Interface PC et Smartphone : Bluetooth (évite les erreurs de recopie).

Utilisation : mesure de surfaces et volumes complexes et innaccessibles : toitures, four, échafaudage.





Mesureur laser d'épaisseur de verre et de lame d'air multi vitrage

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



2) Supervision long terme, campagnes de mesures sur plusieurs mois :



Sens 4 dispose de moyens de télémesure. Il s'agit d'un système de remontées de données permettant de mettre sous surveillance un process, des bâtiments ou des machines sans être intrusif pour le client.



Le système fonctionne grâce à 2 réseaux :

• un réseau local sans fil entre les capteurs et une passerelle de concentration des données. Avantages : un temps d'installation très court et aucune dégradation pour le client puisqu'il n'y a pas de tirage de câbles,
• le rapatriement des informations via le réseau GSM / 3G  vers un serveur de Sens 4. Avantages : il n'est pas nécessaire d'utiliser le réseau Intranet / Internet du client d'où une sécurité informatique absolue.





Les données collectées le jour J sont disponibles à la consultation le jour J+1.



La supervision s'installe généralement en une journée et est opérationnelle dès le lendemain. Elle permet de suivre différents paramètres avec une fréquence d'échantillonnage variable (de 5 mn à 1 jour) et de traiter informatiquement les données pour des calculs de ratio, des comparaisons et différentes présentations graphiques.



Types de données récupérables :

Sens 4 fournit les capteurs « habituels » tels que :

• capteur de température pouvant se loger dans les doigts de mesure des canalisations,
• station météo ventilée permettant une mesure de température sans être impactée par les intempéries et le rayonnement solaire (écart max constaté de 0,2°C / station Météo-France). Avec ces stations, Sens 4 fait un calcul local des Degrés Jours,
• compteur d'impulsions pour récupérer les données des compteurs (gaz, eau, fuel, kWh, kVar ...),
• capteur 0-5V et capteur 4-20 mA permettant de récupérer les données de la quasi-totalité des autres capteurs de mesure du client,
• d'autres capteurs d'énergie sont possibles pour un monitoring précis de consommations électriques.



L'ensemble du matériel est fourni, installé et maintenu par Sens 4 pendant la durée de la campagne de mesure (maximum 5 ans). Il reste la propriété de Sens 4. En fin de campagne, le matériel est démonté et repris.



Le client a accès à l'ensemble des données récupérées et traitées en se connectant sur le serveur de Sens 4. Il peut télécharger les données brutes, les ratios calculés et les graphiques pour son utilisation personnelle.



Pour des campagnes longues, Sens 4 établi des rapports d'analyse selon une fréquence définie avec le client.





Voici des exemples d'applications du système de télémesure :

Performance énergétique des bâtiments

Performance énergétique d'installations techniques
